| Vlastnosti |
wKompaktní velikost 1/8 DIN, 48x96 mm, otvor v panelu 46x92 mm, celková délka 10+88 mm
wDvojitý LED display pro součastnou indikaci měřené a nastavené teploty (dolní display je i k nastavení Set1, Set2, Set3, %výstup apod.)
wZónový PID
wŘízení PID s potlačeným překmitem teploty
w Auto-tuning (samonastavení) PID konstant
wRelé 2 muže být naprogramováno jako Heat/Cool Alarm
wPID algoritmus pro topení i chlazení
wNapájení 85-270 Vst
wVstup - termočlánek nebo odporové teplotní čidlo, proud 4-20 mA, napětí 0-10 Vss
wVysoká přesnost zobrazení ±0,25%
wIndikátory stavu výstupu regulátoru
wZabezpečení dat pomocí programovatelného zámku
wShoda CE |
|
|
| Specifikace |
wDisplay - 4-místný (7 segment. LED):
- Horní 10mm červený - měřená teplota
- Dolní 7mm zelený - volitelný
wDalší indikace:
- display alternuje mezi měřenou teplotou a ´-AL1´ během AL1 alarmu
- display alternuje mezi měřenou teplotou a ´-AL2´ během AL2 alarmu
- display alternuje mezi měřenou teplotou a ´-AL12´ během AL1 a AL2 alarmu
- během nastavování parametrů bliká na display desetinná tečka |
| LED indikátory |
wRelé sepnuto
wAlarm
wManuální mód |
| Napájení |
wAC verze 85÷270 Vst, 50-60Hz
|
| Nastavení |
wPomocí tlačítek na čelním panelu |
| Paměť |
wEEPROM uchovává všechny programovatelné parametry a hodnoty |
| Měřící vstup |
wVzorkovací perioda 250 msec, digitální filtrace 0-99sec |
| Termočlánky |
wJ: -200÷750°C
wK: -200÷1350°C
wT: -200÷1350°C
wR: -50÷1750°C
wS: -50÷1750°C
wC: 0÷2300°C
wE: -200÷750°C
wB: +149÷1820°C
wN: -200÷1300°C
wL: -200÷900°C
wU: -200÷400°C
wW: 0÷2300°C
wPlatinel II: 0÷1390°C
wPt 100: -99÷ 850°C
wProud: 0÷20 mAss
wNapětí: 0÷10 Vss
wLinearní mV : -5÷56 mVss |
| Řídící a alarmové výstupy |
wReléový výstup - 5A/250 Vst nebo 30 Vss
wPom.výst.,alarmy 5A/250 Vst nebo 30 Vss
wVolitelné - 12 Vss pro řízení polovod. relé
wŽivotnost kontaktů - 100 000 pri max. dovoleném zatížení |
| Analogový stejnosmerný výstup |
wVolitelný na hlavním výstupu - pro řízení nebo přenos, 4-20 mA, 0-10 V, 0-5 V |
| Řízení |
wPID nebo zap/vyp
wVýstup:
- Časově proporcionální
- Stejnosmerný lineární
wDoba cyklu: programovatelná
wSamonastavování - Auto-tune: je-li vybrán, nastavuje rozsah proporcionality, integrační a derivační dobu, dobu cyklu a další parametry. |
| Pracovní podmínky |
wPracovní teplota 0÷50°C
wSkladovací teplota -20÷70°C
wVlhkost 85% max. |
| Izolace |
wStřídavé napájení - všechny vstupy a výstupy - 2000 Vst, všechny vstupy a výstupy vzhledem ke kontaktům relé - 2000 Vst |
| Popis |

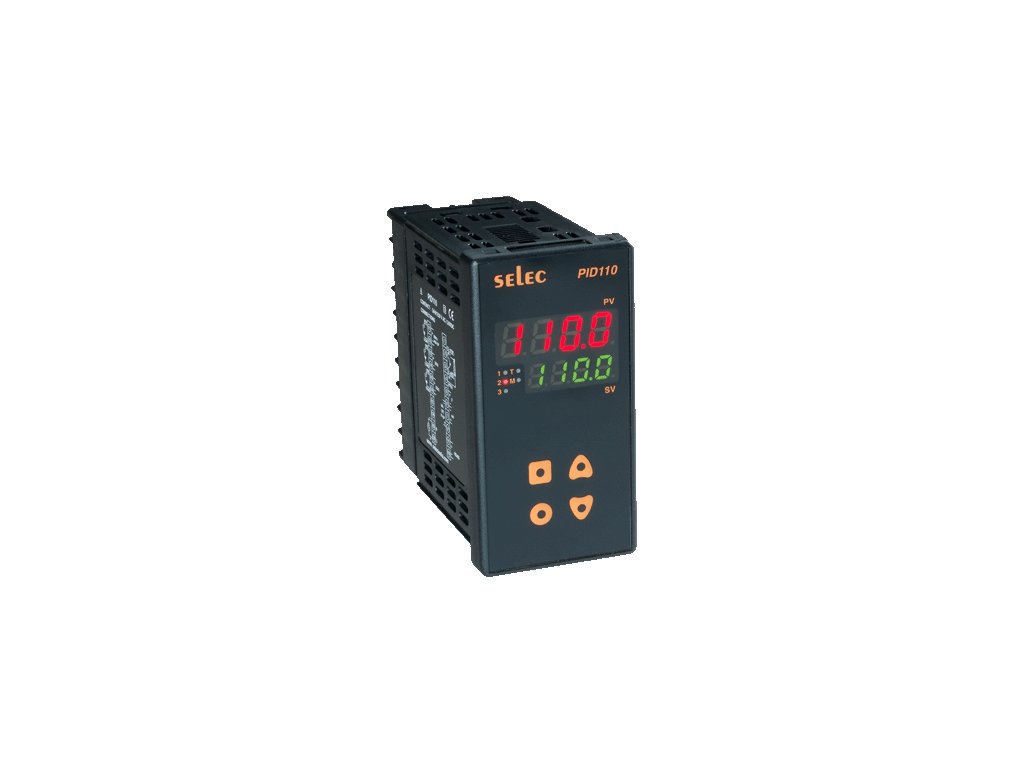

Regulátor PID 110 je schopen zpracovat signál z široké škály teplotních čidel, termočlánků nebo odporových čidel, dále proudový signál 4-20 mA nebo napěťový signál 0-10 Vss. Přesně zobrazuje teplotu procesu a provádí vhodné řízení výstupního signálu pro udržení procesu přesně v požadované teplotě. Regulátor pracuje v PID režimu jak pro topení, tak i pro chlazení se samonastavováním konstant , které nastaví vhodné konstanty. PID nastavené teploty mohou být jemně doladěny operátorem a po té zamknuty a chráněny před další modifikací. Regulátor obsahuje unikátní vlastnost potlačení překmitu teploty, která dovoluje nejrychlejší odezvu bez nepřiměřeného překmitu. Regulátor muže být také nastaven do režimu zap.-vyp. s nastavitelnou hysterezí. Zóna PID umožnuje účinné řízení ve 4 programovatelných řídících oblastech. Duální 4-místný display umožnuje součastné zobrazování teploty procesu a nastavené teploty. Volitelné Alarmy mohou být nakonfigurovány, aby se aktivovaly dle řady událostí, s nastavitelnou hysterezí. Alarm muže být naprogramován jako signál v okamžiku poruchy systému, a tak předejít ohrožení kvality produktu. |
| Váha |
w250 gramů |
| |
| |
Výstup 1 |
Výstup 2 |
Výstup 3 |
Komunikace |
| PID 110-1-0-01 |
12 V-SSR |
relé |
relé |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
