Polovodičová relé
›
Relé se spínáním v nule
›

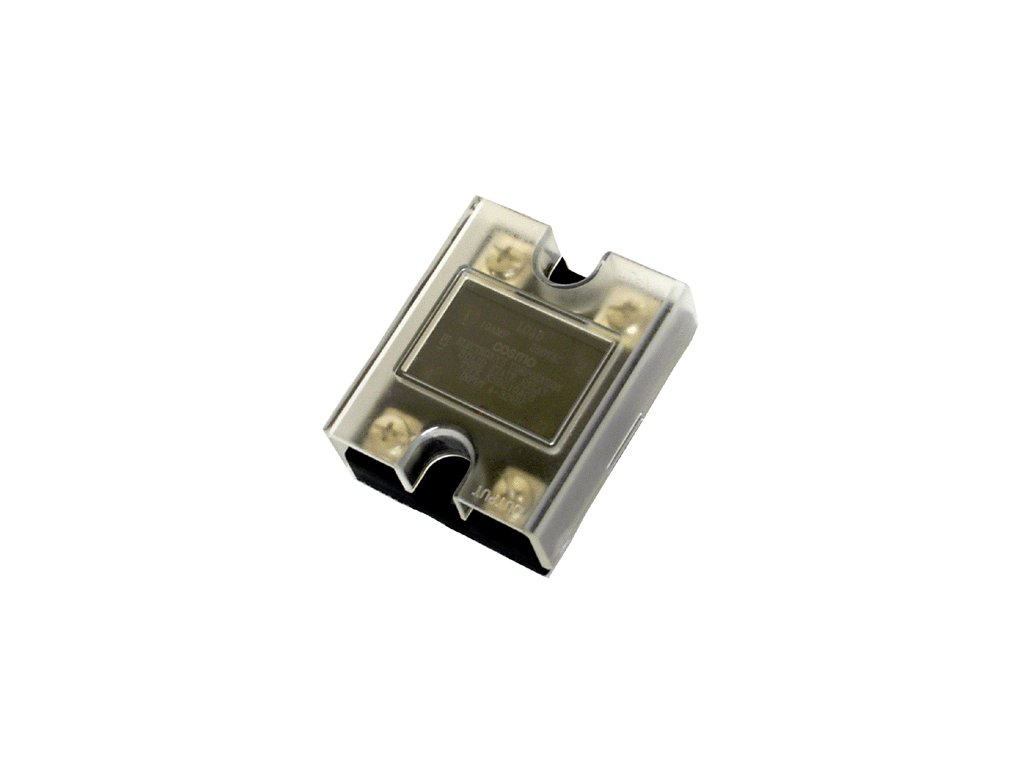

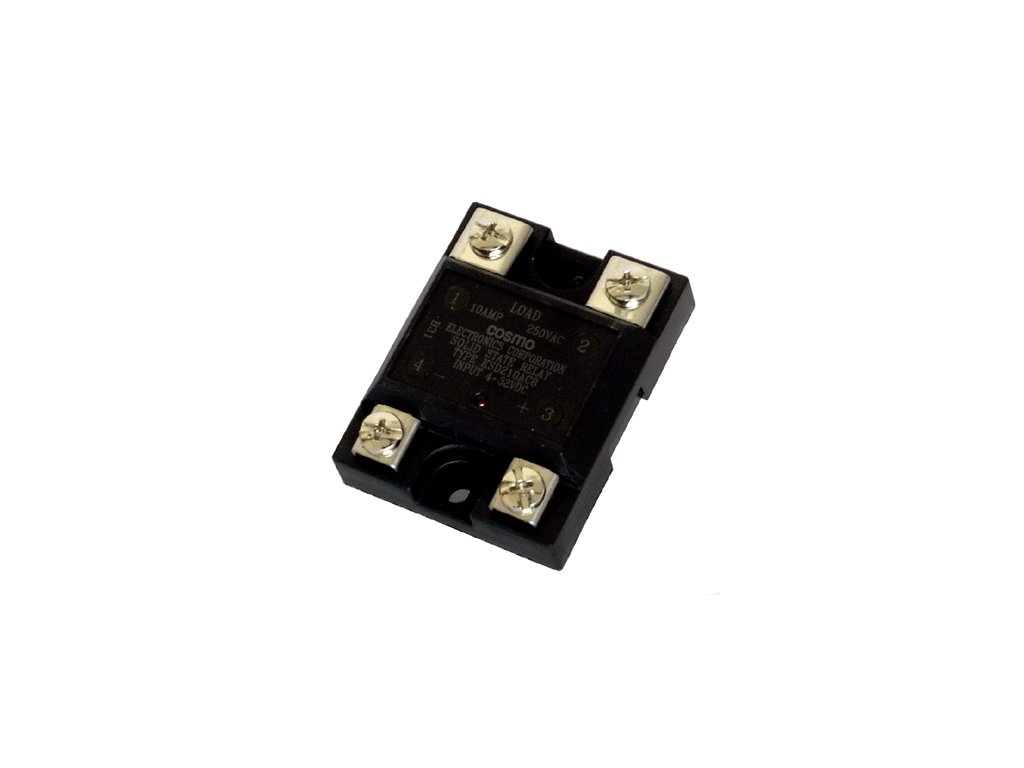

KSD 240 AC 8
Popis
| Množstevní sleva - platí od 19.7.2017 |
| Počet |
5-9 |
10-24 |
25-49 |
50-99 |
nad 100 |
| Sleva |
4% |
8% |
10% |
12% |
15% |
|
| Mezní hodnoty |
| Parametr |
Symbol |
Rozsah |
Jednotka |
I
N |
vstupní napětí |
Vin |
4~32 |
Vss |
| vypínací napětí |
Vdo |
1 |
Vss |
| |
O
U
T
P
U
T |
proud v sepnutém stavu |
Ir |
40 |
A |
| špičkový proud - 1 perioda |
Isurge |
400 |
A |
| závěrné napětí |
Vdrm |
600 |
V |
| pracovní frekvence |
f |
47~70 |
Hz |
| kritický poměr nárůstu proudu |
di/dt |
50 |
A/ms |
| pracovní napětí |
Vout |
250 |
V |
| izol. napětí vstup - výstup |
Viso |
4000 |
V |
| pracovní teplota |
Topr |
-30~100 |
°C |
| skladovací teplota |
|
-30~125 |
°C |
| pájecí teplota 10 sec |
Tsol |
|
°C |
|
| Elektrické parametry |
| Parametr |
Symbol |
Podmínky |
Min |
Typ |
Max |
Jednotka |
I
N |
spodní hranice ovl. napětí |
Vpo |
Ir = 1A |
|
|
4 |
Vss |
| vstupní proud |
Iin |
Vin = 4 ~ 24 V |
5 |
|
12 |
mA |
| |
O
U
T
P
U
T |
úbytek napětí v sepn. stavu |
Vr |
Ir = 1A |
|
|
1,5 |
Vst |
| pracovní proud |
Iop |
Vout = 240 V |
50 |
|
|
mA |
| zbytkový proud |
Ileak |
Vout = 240 V |
|
3,5 |
7 |
mA |
| kritický poměr dv/dt |
dv/dt |
|
50 |
200 |
|
V/ms |
| napětí "spínání v nule" |
Vox |
Iin = 7 mA |
|
|
35 |
Vst |
| rozsah napájecího napětí |
Vout |
Ir = 50 mA min |
50 |
|
280 |
Vst |
| minimální spínací proud |
Ift |
Vdrm = 600 V |
|
|
25 |
mA |
| izolační odpor vstup-výstup |
Riso |
DC 500 V |
10 10 |
|
|
Ohm |
| spínací čas |
Ton |
50 Hz |
|
|
10 |
ms |
| vypínací čas |
Toff |
50 Hz |
|
|
10 |
ms |
| tepelný odpor |
Rth(j-c) |
|
|
1,3 |
|
°C/W |
|
