SDD - 60 - 100 náhrada 020 KDD 6010000
Vstup 3,5-32 Vss, Výstup 60 Vss, 100 Ass
| Množstevní slevy | ||||
| 1-4 | 5-9 | 10-25 | 25-49 | NAD 50 |
| 0% | -3% | -5% | -7% | -10% |
| Elektrické parametry | |||
| Parametr | Rozsah | Jednotka | |
| I N |
rozsah vstupního napětí | 3,5~32 | Vss |
| spodní hranice napětí pro sepnutí obvodu | 3,5 | Vss | |
| horni hranice napětí pro rozepnutí obvodu | 1 | Vss | |
| maximalní proud při vstupním napětí 3,5 V | 7,8 | mA | |
| maximalní proud při vstupním napětí 32 V | 10,6 | mA | |
| indikace sepnutí | LED | ||
| ochrana proti přepólování | ano | ||
| O U T P U T |
opakovatelné napětí ve vypnutém stavu Udrm | 60 | Vss |
| výstupní proud | 60 | Ass | |
| maximální pulzní výstupní proud - 10 msec | 270 | Ass | |
| maximální úbytek napětí na relé v sepnutem stavu | 0,5 | Vss | |
| maximální zbytkový proud při jmenovitém napětí | 200 | mA | |
| dielektrická pevnost vstup - výstup | 4000 | Vss | |
| dielektrická pevnost vstup - chasis | 4000 | Vss | |
| rozsah pracovních teplot | -30~80 | °C | |
| rozsah skladovacích teplot | -30~100 | °C | |
| spínací čas | 0,3 | msec | |
| vypínací čas | 1 | msec | |

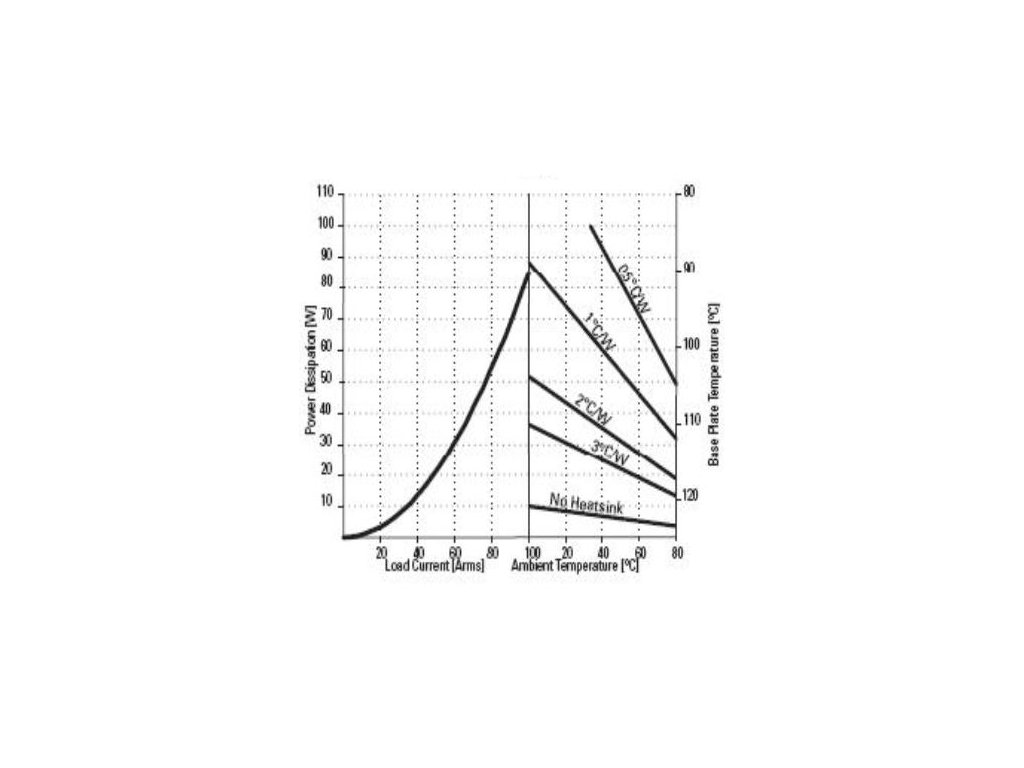

| tepelný odpor Qjc | 0,57 | °C/W | |
