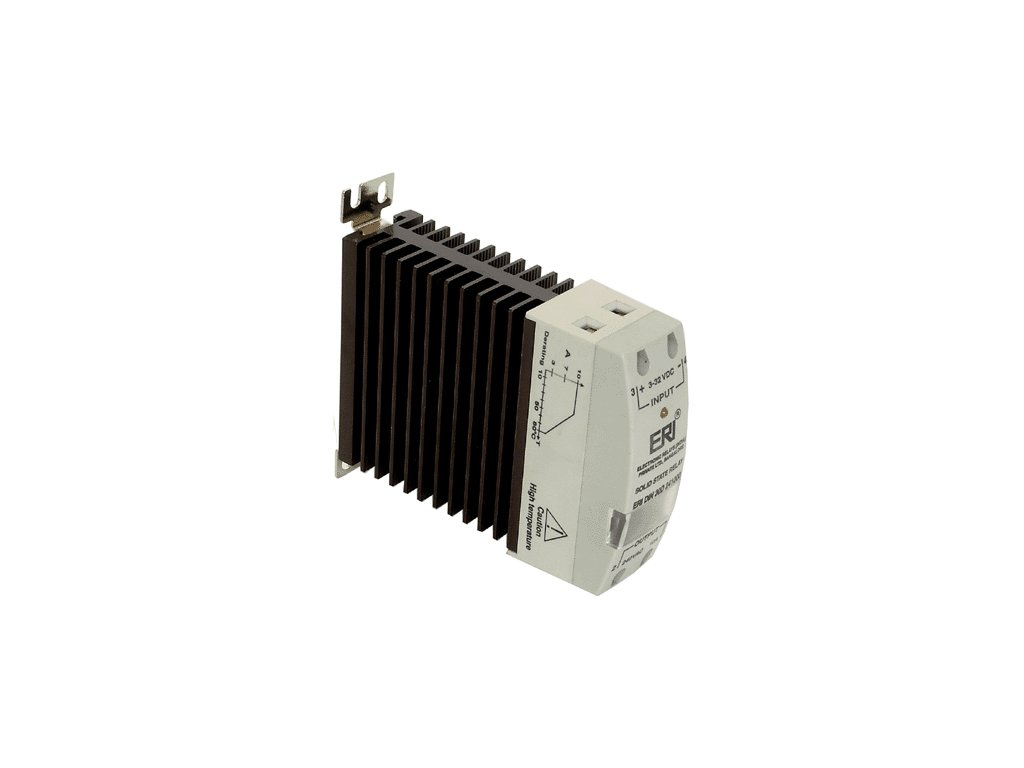

ERI DIN 30A 662528
Vstup 90-280 Vst, Výstup 25A,660V
ERI DIN 30A 662528
| Elektrické parametry | ||||||||
| Parametr | Min. | Max. | Jednotka | |||||
| I N |
vstupní napětí pro sepnutí | 90 | 280 | Vst | ||||
| vstupní napětí pro vypnutí | 10 | Vst | ||||||
| vstupní proud | 4 | 25 | mA | |||||
| vstupní odpor | 16 | 25 | kW | |||||
| Parametr | Symbol | Rozsah | Jednotka | |||||
| O U T P U T |
opak. špička napětí ve vyp. stavu | Udrm | 1200 | Vst | ||||
| rozsah napětí | Urms | 48~660 | Vst | |||||
| hodnota pracovního proudu | It | 25 | Ast | |||||
| úbytek napětí při jmenovitém proudu | Utm | 1,8 | Vst | |||||
| špičkový proud po dobu jedné periody | Itsm | 1000 | A st | |||||
| zbytkový proud při jmenovitém napětí | Idrm | 5 | mA | |||||
| přídržný proud | I ho | 250 | mA | |||||
| kritický nárust napětí ve vypnutém stavu | dv/dt | 700 | V/ms | |||||
| tepelný odpor | Rjc | 0,43 | °C/W | |||||
| frekvenční rozsah | f | 47~63 | Hz | |||||
| pracovní teplota | -30~+80 | °C | ||||||
| doba sepnutí | Ton | 10 | ms | |||||
| doba vypnutí | Toff | 10 | ms | |||||
| jištění | I2t | 3700 | A2s | |||||
