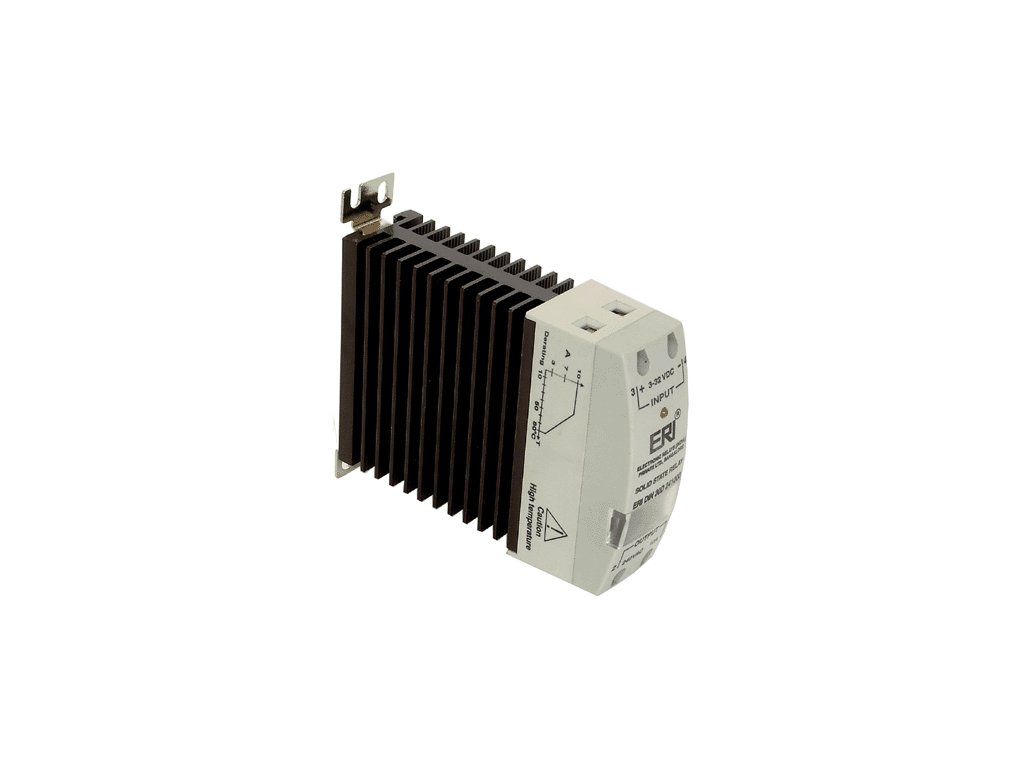

ERI DIN 30A 661028
Popis
| Množstevní sleva - platí od 19.7.2017 |
| Počet |
5-9 |
10-24 |
25-49 |
50-99 |
nad 100 |
| Sleva |
4% |
8% |
10% |
12% |
15% |
|
| Elektrické parametry |
| Parametr |
Min. |
Max. |
Jednotka |
I
N |
vstupní napětí pro sepnutí |
90
|
280
|
Vst |
| vstupní napětí pro vypnutí |
|
10
|
Vst |
| vstupní proud |
4
|
25
|
mA |
| vstupní odpor |
16
|
25
|
kW |
|
| Parametr |
Symbol |
Rozsah |
Jednotka |
O
U
T
P
U
T |
opak. špička napětí ve vyp. stavu |
Udrm |
1200
|
Vst |
| rozsah napětí |
Urms |
48~660
|
Vst |
| hodnota pracovního proudu |
It |
10
|
Ast |
| úbytek napětí při jmenovitém proudu |
Utm |
1,6
|
Vst |
| špičkový proud po dobu jedné periody |
Itsm |
100
|
A st |
| zbytkový proud při jmenovitém napětí |
Idrm |
5
|
mA |
| přídržný proud |
I ho |
75
|
mA |
| kritický nárust napětí ve vypnutém stavu |
dv/dt |
200
|
V/ms |
| tepelný odpor |
Rjc |
1,8
|
°C/W |
| frekvenční rozsah |
f |
47~63
|
Hz |
| pracovní teplota |
|
-30~+80
|
°C |
| doba sepnutí |
Ton |
10
|
ms |
| doba vypnutí |
Toff |
10
|
ms |
| jištění |
I2t |
72
|
A2s | |
