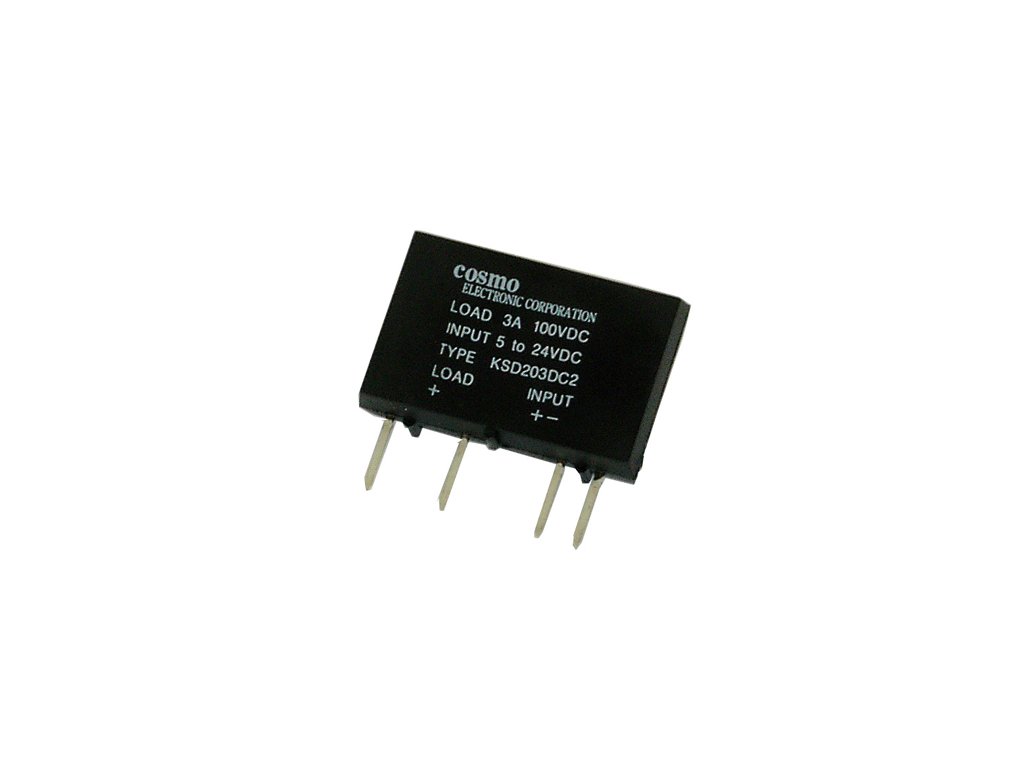

KSD 203 DC2

Značka: COSMO

Vstup 5-24 Vss, Výstup 3A, 100Vss

Dostupnost Skladem
120 Kč 145,20 Kč včetně DPH
KSD 203 DC2
Značka: COSMO
Mezní hodnoty
Parametr Symbol Rozsah Jednotka
I
N
vstupní napětí Vin 5~24 Vss
vypínací napětí Vdo 1 Vss
O
U
T
P
U
T
proud v sepnutém stavu Ir A
špičkový proud - 1 perioda Isurge 9 A
závěrné napětí Vdrm 100 V
pracovní frekvence f do Hz
kritický poměr nárůstu proudu di/dt A/ms
pracovní napětí Vout 100 V
izol. napětí vstup - výstup Viso 4000 V
pracovní teplota Topr -30~100 °C
skladovací teplota   -30~125 °C
pájecí teplota 10 sec Tsol 260 °C
Elektrické parametry
Parametr Symbol Podmínky Min Typ Max Jednotka
I
N
spodní hranice ovl. napětí Vpo Ir = 1A     4 Vss
vstupní proud Iin Vin = 4 ~ 24 V 5   25 mA
O
U
T
P
U
T
úbytek napětí v sepn. stavu Vr Ir = 1A     1,5 Vst
pracovní proud Iop Vout = 240 V 50     mA
zbytkový proud Ileak Vout = 240 V   1,5 1,5 mA
kritický poměr dv/dt dv/dt     V/ms
napětí "spínání v nule" Vox Iin = 7 mA     Vst
rozsah napájecího napětí Vout Ir = 50 mA min   100 Vst
minimální spínací proud Ift Vdrm = 600 V     50 mA
izolační odpor vstup-výstup Riso DC 500 V 10 10     Ohm
spínací čas Ton 50 Hz     0,5 ms
vypínací čas Toff 50 Hz     0,2 ms
tepelný odpor Rth(j-c)         °C/W
