125/50 SC 1500A proudový transformátor 1500A/5A, přesnost 0,5, zatížení 7,5 VA
Měřící transformátor proudu 1500/5A
wŘada proudových transformátorů s děleným jádrem, určených k transformaci vstupního proudu 100A - 1500A na jmenovitý proud 5A pro měřící přístroje se vstupem 5A
wMontáž na panel nebo kabel
wStandarty : IEC/EN 60044-1, IS2705-1
wObal : polykarbonát s 10% příměsí skla, oheň retardující
wShoda CE
|
Technické údaje |
|
| Proudové rozsahy /5A | w100----150----200----250----300----400----500----600----750----800---1500 |
| Zatížení VA | w1,5----1,75----2,5----3,75-----5------6,25-----5------7,5-----7,5-----7,5---7,5 |
| Třída přesnosti | w1--------------------------------------------------0,5---------------------------------- |
| Typ | w---------------------93/30 SC-----------------X----------125/50 SC---------- |
| Pracovní frekvence : | 50 Hz |
| Jmenovitý výstupní proud : | 5 A, na požadavek 1 A |
| Maximální napětí : | 750 V |
| Třída přesnosti | 0,5 pro přesná měření, 1 pro všeobecná měření |
| Montáž | Na panel nebo kabel pomocí adaptéru |

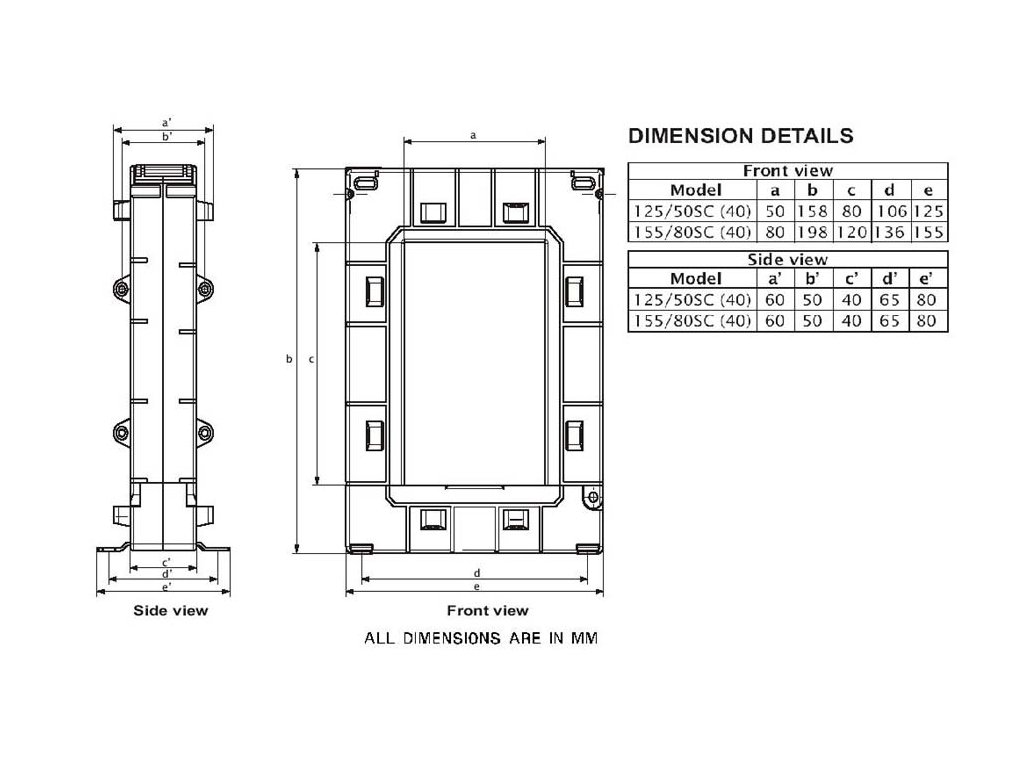

| Rozměry |
93/30....výška 106xšířka 93xhloubka 40 mm pro proudy 100- 500A 125/50..výška 158xšířka 125xhloubka 50mm pro proudy 500-800 - 1500A |
| Teplota | Pracovní -20°C - +45°C, skladovací -50 - + 80°C |
| Stupeň izolace | E ( 120°C ) |
