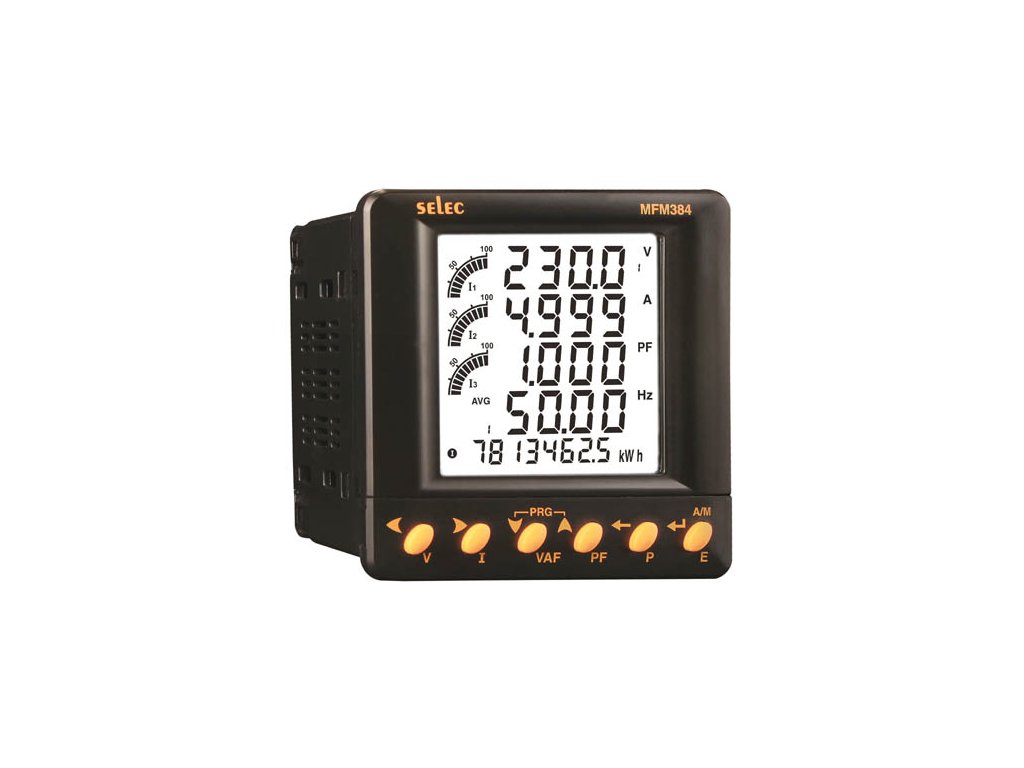

MFM 384 - C
Měřič napětí, proudu, spotřeby, účiníku ve 3 fázích a frekvence, komunikace RS 485
MFM 384 - C
| Vlastnosti | wSdružený panelový přístroj pro měření vstupních el. veličin wMěří fázová napětí, sdružená napětí, průměrná napětí - fázové a sdružené wMěří proudy jednotlivých fází a spotřebu elektrické energie wMěří činný i zdánlivý výkon v jednotlivých fázích, průměrný proud wMěří účinník v jednotlivých fázích a průměrný účinník wNa sloupcových indikátorech zobrazuje proud v jednotlivých fázích ve výši 50 - 100 - 150% wÚdaje jsou zobrazeny ve 4 řádcích po 4 číslech, spotřeba v rozsahu 8 míst wPulzní výstup pro měření spotřeby wProgramovatelný převod proudových i napěťových transformátorů wVolitelné MFM 384 C - komunikace RS 485 |
| Specifikace | wLCD displej se zadním prosvícením |
| Určeno pro sítě | w3 fázová siť - 3 nebo4 vodičová, 2-fázová - 3 vodiče, jednofázová síť |
| Vstupní napětí | wjednofázová síť - 11 - 300 Vst max L proti N w3 - fázová síť - 19 - 519 Vst max L proti L |
| Rozsah proudu | wNominální hodnota 0,01 - 5 A ( 1 A ) |
| Pomocné napětí | w90 - 270 Vst-ss |
| Frekvenční rozsah | w50/60 Hz, 5% |
| Primární proud proud. transformátorů | wProgramovatelný od 5(1) do 10 000 A |
| Spotřeba | w0,5 VA max na fázi |
| Přesnost | w0,5 % -fázové napětí, průměrné fázové napětí w0,5 % - sdružené napětí, činný a zdánlivý výkon, spotřeba w0,5 % - proud fáze, průměrný proud, napětí fáze a mezifázové, průměrná napětí w0,1 % - frekvence w0,01 % - účiník a průměrný účiník |
| Rozlišení | wpro spotřebu 0,01k - 0,1k - 1k - 0,01M - 0,1M - 1M - 10M záleží na převodu proudových transformátorů |
| Montáž | wNa panel do otvoru 92 x 92 mm |
| Pracovní podmínky | wPracovní teplota 0÷50°C wSkladovací teplota -20÷75°C wVlhkost 85% max. - nekondenzující |
| Váha | w395 gramů |
