012 RJDA 481600 P

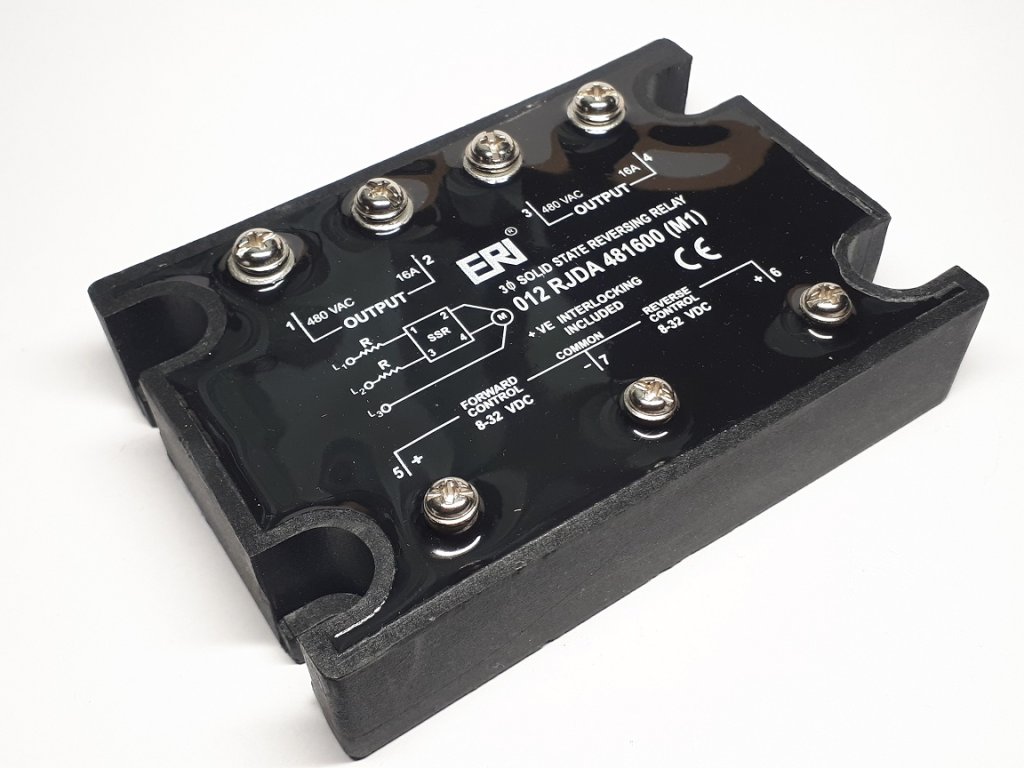

Vstup 4-32 Vss, Výstup 2x16A,480V, 3.fáze přímo, + interlocking - při přítomností současného napětí na obou vstupech se uzavřou výstupy, spínání v nule
Elektrické parametry | |||
Parametr | Rozsah | Jednotka | |
I N |
vstupní napětí pro sepnutí | 4~32 | Vss |
vstupní napětí pro vypnutí | 4 | Vss | |
vstupní proud | 80 | mA | |
vstupní odpor | proud.regulátor | ||
O U T P U T |
opak. špička napětí ve vyp. stavu Udrm | 800~1200 | Vst |
hodnota pracovního proudu It | 16 | Ast | |
úbytek napětí při jmenovitém proudu Utm | 1,6 | Vst | |
špičkový proud po dobu jedné periody Itsm | 160 | Ast | |
zbytkový proud při jmenovitém napětí Idrm | 10 | mA | |
přídržný proud Iho | 100 | mA | |
di/dt při dv/dt=200 V/ms | 10 | A/ms | |
kritický nárůst napětí ve vypnutém stavu dv/dt | 200 | V/ms | |
tepelný odpor Rjc | 2,5 | °C/W | |
frekvenční rozsah f | 47 | Hz | |
pracovní teplota | -30 | °C | |
doba sepnutí Ton | 10 | ms | |
doba vypnutí Toff | 10 | ms | |
jištění I2t | 120 | A2s |
Pro ochranu reverzačních relé je nutné zapojit do přívodu 2 ochranné odpory dle obrázku a tabulky. U polovod. relé s triaky občas dochází při prudkém nárůstu napětí k otevření triaku, což u reverzačního relé znamená 2 fáze ve zkratu, velký proud a zničené relé. Právě tyto odpory mají omezit velikost proudu max. na povolenou hodnotu proudu pro 1 periodu - bývá 8 -10ti násobek jmenovitého proudu relé, a pak musí zareagovat rychlá proudová ochrana. Odpory volte podle velikosti proudu motoru.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
