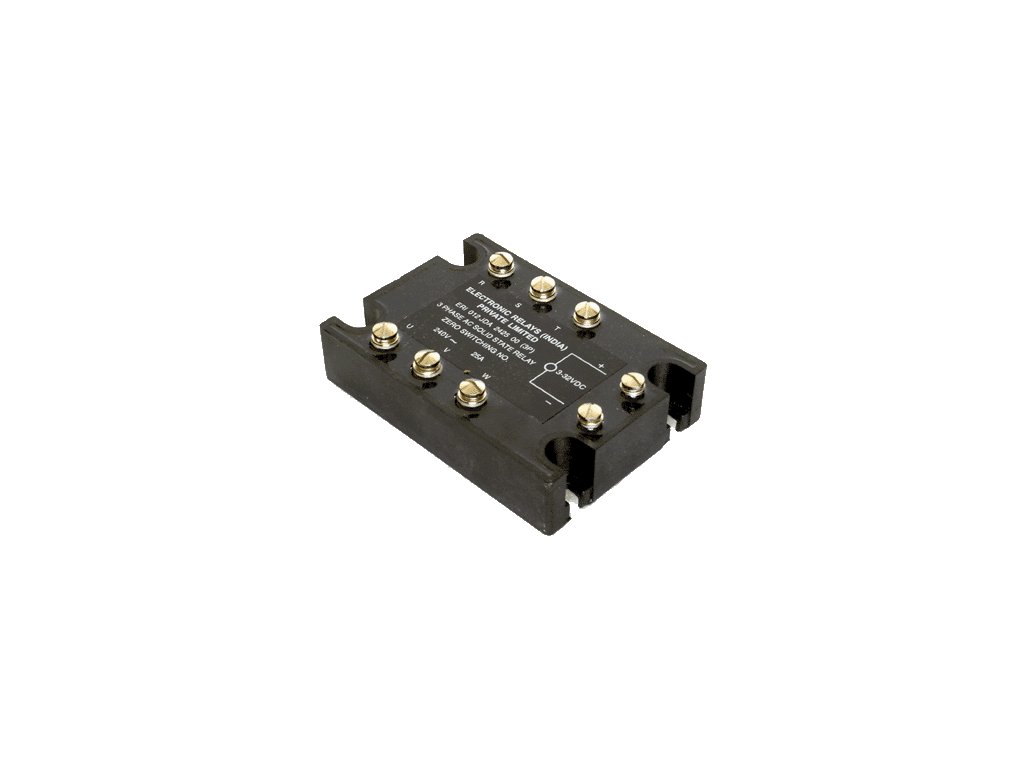

012 SJDA 487500
Vstup 4-32 Vss, Výstup 3x75A, 480V
| Množstevní slevy | ||||
| 1-4 | 5-9 | 10-25 | 25-49 | NAD 50 |
| 0% | -3% | -5% | -7% | -10% |
012 SJDA 487500
| Elektrické parametry | |||
| Parametr | Rozsah | Jednotka | |
| I N |
vstupní napětí pro sepnutí | 8~32 | Vss |
| vstupní napětí pro vypnutí | 1 | Vss | |
| vstupní proud | |||
| vstupní odpor | 0,65 | kOhm | |
| O U T P U T |
opak. špička napětí ve vyp. stavu Udrm | 800~1200 | Vst |
| hodnota pracovního proudu It | 75 | Ast | |
| úbytek napětí při jmenovitém proudu Utm | 1,6 | Vst | |
| špičkový proud po dobu jedné periody Itsm | 750 | Ast | |
| zbytkový proud při jmenovitém napětí Idrm | 10 | mA | |
| přídržný proud Iho | 200 | mA | |
| di/dt při dv/dt=200 V/ms | A/ms | ||
| kritický nárůst napětí ve vypnutém stavu dv/dt | 1000 | V/ms | |
| tepelný odpor Rjc | 0,6 | °C/W | |
| frekvenční rozsah f | 47 - 63 | Hz | |
| pracovní teplota | -30 - 80 | °C | |
| doba sepnutí Ton | 10 | ms | |
| doba vypnutí Toff | 10 | ms | |
| jištění I2t | 2812 | A2s | |
