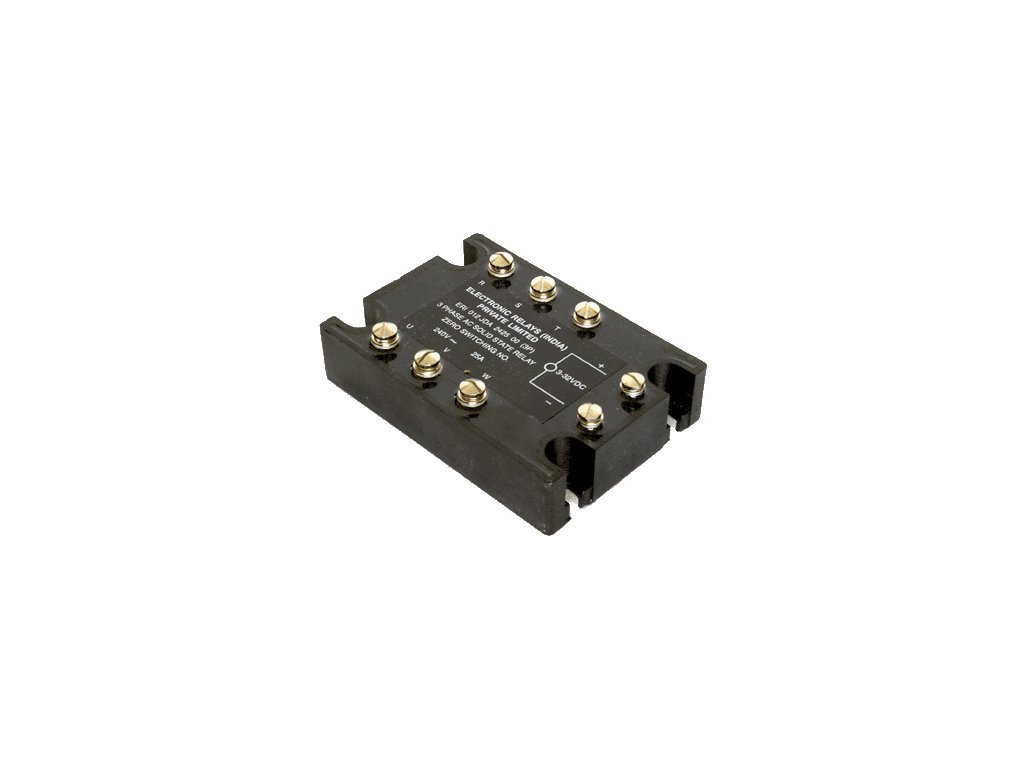

012 SJDA 485000
Vstup 4-32 Vss, Výstup 3x50A, 480V
012 SJDA 485000
| Elektrické parametry | |||
| Parametr | Rozsah | Jednotka | |
| I N |
vstupní napětí pro sepnutí | 4~32 | Vss |
| vstupní napětí pro vypnutí | 1 | Vss | |
| vstupní proud | mA | ||
| vstupní odpor | 0,65 | kOhm | |
| O U T P U T |
opak. špička napětí ve vyp. stavu Udrm | 800~1200 | Vst |
| hodnota pracovního proudu It | 50 | Ast | |
| úbytek napětí při jmenovitém proudu Utm | 1,6 | Vst | |
| špičkový proud po dobu jedné periody Itsm | 520 | Ast | |
| zbytkový proud při jmenovitém napětí Idrm | 5 | mA | |
| přídržný proud Iho | 150 | mA | |
| di/dt při dv/dt=200 V/ms | A/ms | ||
| kritický nárůst napětí ve vypnutém stavu dv/dt | 1000 | V/ms | |
| tepelný odpor Rjc | 1 | °C/W | |
| frekvenční rozsah f | 47-63 | Hz | |
| pracovní teplota | -30 - 80 | °C | |
| doba sepnutí Ton | 10 | ms | |
| doba vypnutí Toff | 10 | ms | |
| jištění I2t | 1350 | A2s | |
