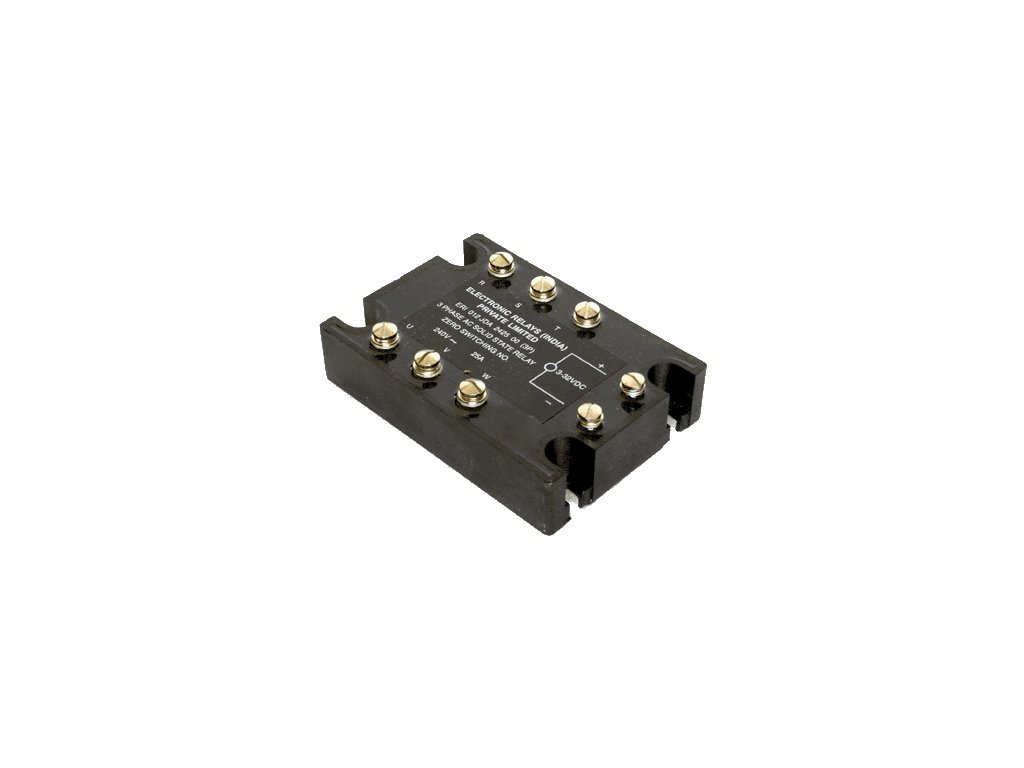

012 JDA 244000
Vstup 8-32 Vss, Výstup 3x40A, 240V
012 JDA 244000
| Elektrické parametry | |||
| Parametr | Rozsah | Jednotka | |
| I N |
vstupní napětí pro sepnutí | 8~32 | Vss |
| vstupní napětí pro vypnutí | 6 | Vss | |
| vstupní proud | 5~10 | mA | |
| vstupní odpor | proud.regulátor | ||
| O U T P U T |
opak. špička napětí ve vyp. stavu Udrm | 600 | Vst |
| hodnota pracovního proudu It | 40 | Ast | |
| úbytek napětí při jmenovitém proudu Utm | 1,85 | Vst | |
| špičkový proud po dobu jedné periody Itsm | 350 | Ast | |
| zbytkový proud při jmenovitém napětí Idrm | 10 | mA | |
| přídržný proud Iho | 200 | mA | |
| di/dt při dv/dt=200 V/ms | A/ms | ||
| kritický nárůst napětí ve vypnutém stavu dv/dt | 250 | V/ms | |
| tepelný odpor Rjc | 1,0 | °C/W | |
| frekvenční rozsah f | 47 | Hz | |
| pracovní teplota | -30 | °C | |
| doba sepnutí Ton | 10 | ms | |
| doba vypnutí Toff | 10 | ms | |
| jištění I2t | 610 | A2s | |
