Polovodičová relé
›
3-fázová relé
›

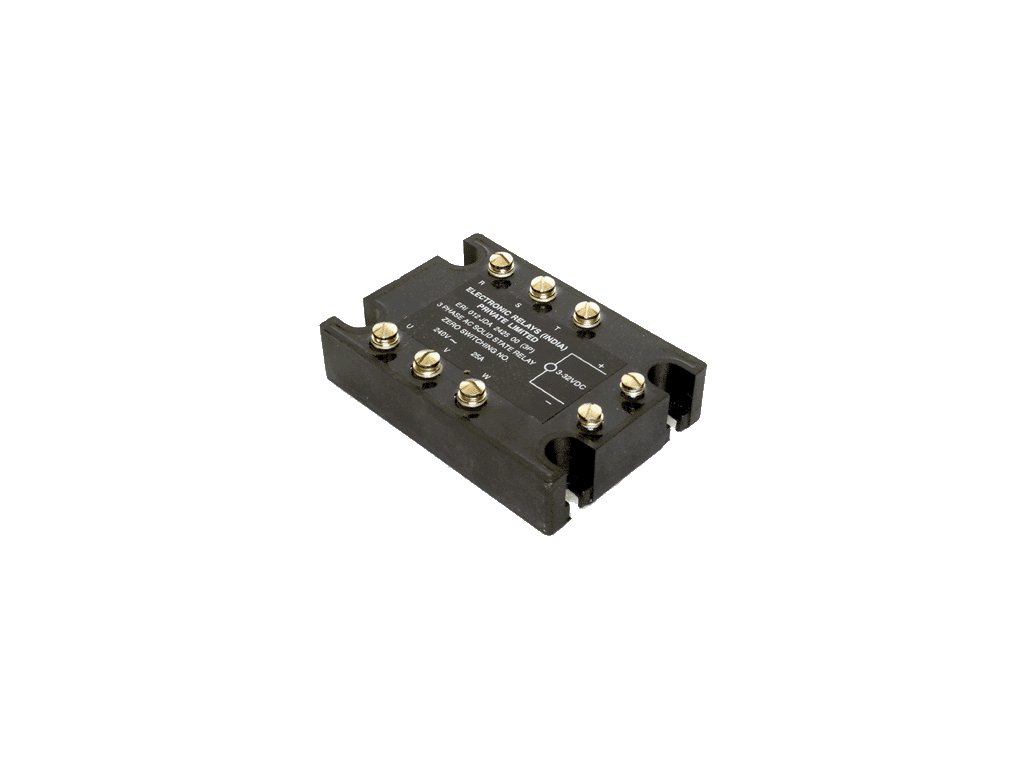

012 JDA 242500
Popis
| Množstevní sleva - platí od 19.7.2017 |
| Počet |
5-9 |
10-24 |
25-49 |
50-99 |
nad 100 |
| Sleva |
4% |
8% |
10% |
12% |
15% |
|
| Elektrické parametry |
| Parametr |
Rozsah |
Jednotka |
I
N |
vstupní napětí pro sepnutí |
8~32
|
Vss |
| vstupní napětí pro vypnutí |
6
|
Vss |
| vstupní proud |
5~10
|
mA |
| vstupní odpor |
proud.regulátor
|
|
|
O
U
T
P
U
T |
opak. špička napětí ve vyp. stavu Udrm |
600
|
Vst |
| hodnota pracovního proudu It |
25
|
Ast |
| úbytek napětí při jmenovitém proudu Utm |
1,85
|
Vst |
| špičkový proud po dobu jedné periody Itsm |
250
|
Ast |
| zbytkový proud při jmenovitém napětí Idrm |
10
|
mA |
| přídržný proud Iho |
200
|
mA |
| di/dt při dv/dt=200 V/ms |
|
A/ms |
| kritický nárůst napětí ve vypnutém stavu dv/dt |
250
|
V/ms |
| tepelný odpor Rjc |
1,5
|
°C/W |
| frekvenční rozsah f |
47 |
Hz |
| pracovní teplota |
-30 |
°C |
| doba sepnutí Ton |
10
|
ms |
| doba vypnutí Toff |
10
|
ms |
| jištění I2t |
260 |
A2s | |
(49%)
