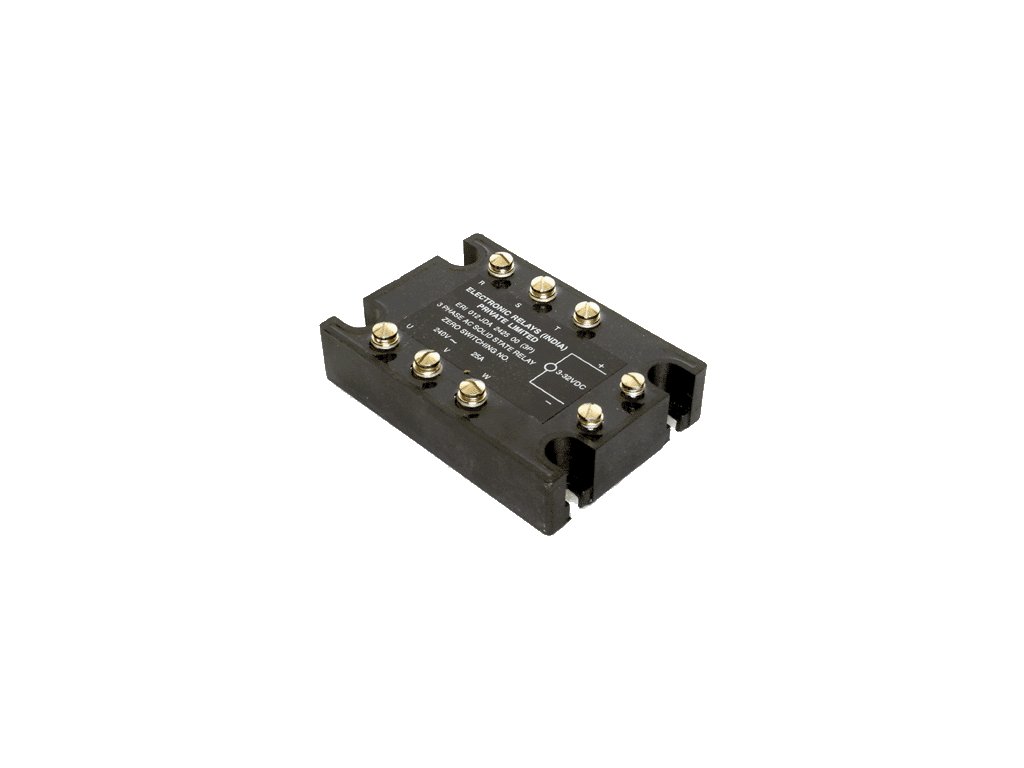

012 JAA 481628
Vstup 90-280 Vst, Výstup 3x16A, 480V
012 JAA 481628
| Elektrické parametry | |||
| Parametr | Rozsah | Jednotka | |
| I N |
vstupní napětí pro sepnutí | 90~280ac | Vss |
| vstupní napětí pro vypnutí | 40 | Vss | |
| vstupní proud | 8~30ac | mA | |
| vstupní odpor | proud.regulátor | ||
| O U T P U T |
opak. špička napětí ve vyp. stavu Udrm | 800~1200ac | Vst |
| hodnota pracovního proudu It | 16 | Ast | |
| úbytek napětí při jmenovitém proudu Utm | 1,6 | Vst | |
| špičkový proud po dobu jedné periody Itsm | 160 | Ast | |
| zbytkový proud při jmenovitém napětí Idrm | 10 | mA | |
| přídržný proud Iho | 250 | mA | |
| di/dt při dv/dt=200 V/ms | A/ms | ||
| kritický nárůst napětí ve vypnutém stavu dv/dt | 200 | V/ms | |
| tepelný odpor Rjc | 2,5 | °C/W | |
| frekvenční rozsah f | 47 | Hz | |
| pracovní teplota | -30 | °C | |
| doba sepnutí Ton | 10 | ms | |
| doba vypnutí Toff | 10 | ms | |
| jištění I2t | 120 | A2s | |
